■テーブル形横中ぐりフライス盤
東芝機械　　BTD−110.R16 1台

■横型マシニングセンター
新潟鉄工　　HN−100　　　1台
東芝機械　　BTD-209F　　 1台

■立型マシニングセンター
新日本工機　RB-2N　　　　2台
大阪工機　　MCV−800　　 1台

■送行グレーン
10ton　　　　　　　　　　 1基
5ton　　　　　　　　　　　1基

横型マシニングセンター
�叶V潟鉄工所製
［HN100］［HN70］
X軸移動量　（ｍ/ｍ）　　　　1800　900
Y軸移動量　（ｍ/ｍ）　　　　1400　800
Z軸移動量　（ｍ/ｍ）　　　　 850　600
テーブル面積　（ｍ/ｍ）1.000口　710口
積載重量　　　（kg) 2.500 1.000
テーブル割出角度　　　任意0.001°　5°
スピンドル電動機（KW）DC185　　　DC75
パレットチェンジ　2ステージ　ステージ
ATC　　　　　　　　　　60本　　　60本

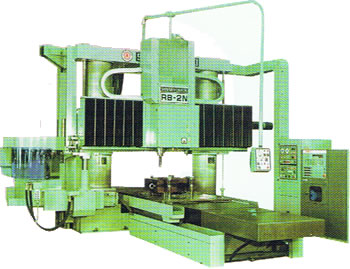

立型マシニングセンター
新日本機工�叶ｻ
［RB-2N（�T）］　　［RB-2N（�U）］
X軸移動量　　（ｍ/ｍ）　　　　3.300　　　　　　　4.300
Y軸移動量　　（ｍ/ｍ）　　　　1.700　　　　　　　1.700
Z軸移動量　　（ｍ/ｍ）　　　　1.400　　　　　　　1.400
W軸（クロースレー上下）（ｍ/ｍ）　1.000（手動）　1.000
テーブル面積　（ｍ/ｍ）　　　1.200ｘ3.300　　　　1.250ｘ4.300
積載重量　　　（ｋｇ）　　　　5.000　　　　　　　50.000
主軸電動機　　（ｋｗ）　　　　DC15　　　　　　　　DC15

ATC　　　　　　　　　　　　　　40本　　　　　　　　40
立型マシニングセンター
大阪機工�叶ｻ　　　　　　　　［MCV-800］
X軸移動量　　（ｍ/ｍ）　　　　 1.600
Y軸移動量　　（ｍ/ｍ）　　　　 　800
Z軸移動量　　（ｍ/ｍ）　　　　 　700
テーブル面積　（ｍ/ｍ）　 2.000ｘ900
積載重量　　　　（ｋｇ）　 　　2.000
主軸電動機　　（ｋｗ）　　　　　DC15
ATC　　　　　　　　　　　　　　 30本

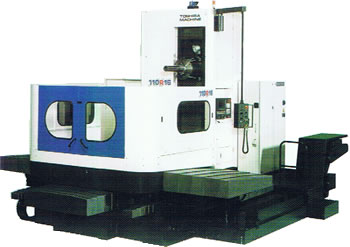

テーブル形横中ぐりフライス盤
東芝機械�叶ｻ
［BTD-110.R16］
各軸の移動量（X・Y・Z・W）（ｍ/ｍ）　　
2.000ｘ1.500ｘ1.450ｘ500
テーブルの大きさ　　　　　（ｍ/ｍ）　　
1.400ｘ1.600
テーブルの最大積載質量　　（ｋｇ）　　
6.300
主軸回転速度　　　　　　　（ｍiｎ−1）　
5〜3.000
主軸用電動機（30分/連続） （ｋｗ）　　　
AC15/15（22/185.30/22）
ATC工具収納本数　　　　　 （本）　　　
38（60.90）
数値制御装置
TOSUNIC888（トリプルエイト）機械質量（ｋｇ）　　
28.000
ターニング設備を新規導入
ターニングによる旋削加工、縦型横型マシニングセンターによる
フライス・穴加工の一貫加工により、運送費用、打ち合わせ費用
のコスト削減にお役立たてください

東芝機械製　CNC立旋盤　　TUE-15
＊テーブル直径　　　1500ｍｍ
＊最大加工径　　　　1800ｍｍ
＊最大加工高さ　　　1500ｍｍ
＊最大積載重量　　　8000ｋｇ
